熱搜關(guān)鍵詞： 光伏支架鋁壓鑄件 發(fā)電機殼體鋁壓鑄件 張緊器鋁壓鑄件 園林機械配件 醫(yī)療器械鋁壓鑄 防爆類殼體
在壓鑄生產(chǎn)領(lǐng)域，缺陷頻發(fā)導(dǎo)致的不良率居高不下，是眾多制造企業(yè)面臨的棘手問題。不良壓鑄件不僅造成原材料和工時的浪費，還可能影響下游產(chǎn)品的裝配與使用性能。要有效降低不良率，需深入剖析缺陷產(chǎn)生的根源，并針對性地對壓鑄工藝進行改進。接下來，我們將從常見缺陷類型、成因分析及工藝改進策略等方面展開探討。

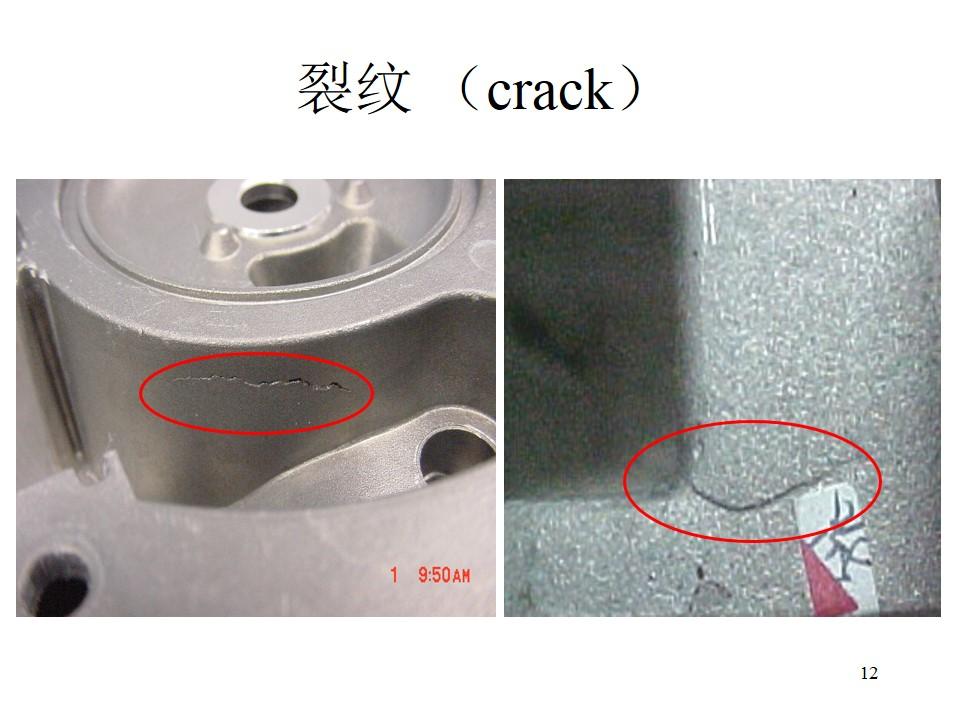

壓鑄件常見缺陷類型及成因
氣孔與縮孔缺陷
氣孔和縮孔是壓鑄件中較為常見的缺陷。氣孔的產(chǎn)生，主要是由于壓鑄過程中金屬液填充型腔時，空氣未能及時排出，被卷入金屬液內(nèi)部形成氣泡，待金屬液凝固后便成為氣孔。當模具排氣系統(tǒng)設(shè)計不合理，如排氣槽數(shù)量不足、尺寸過小，或排氣槽被金屬液堵塞時，氣體無法順暢排出，*易導(dǎo)致氣孔問題。此外，壓鑄速度過快，金屬液在型腔中產(chǎn)生紊流，也會使空氣大量卷入。
縮孔則多與金屬液凝固過程中的收縮有關(guān)。金屬液在冷卻凝固時，體積會發(fā)生收縮，如果得不到后續(xù)金屬液的及時補充，就會在鑄件內(nèi)部形成空洞。澆口尺寸過小、保壓時間不足，會使金屬液在凝固收縮時無法得到充分補縮，從而產(chǎn)生縮孔。合金材料本身的收縮率較大，也是引發(fā)縮孔的原因之一。
冷隔與流痕缺陷
冷隔是指金屬液在型腔中未能完全融合，在鑄件表面形成明顯的縫隙或溝槽；流痕則表現(xiàn)為鑄件表面出現(xiàn)的條紋狀痕跡。這兩種缺陷的產(chǎn)生，主要與金屬液的流動性和溫度有關(guān)。當金屬液溫度過低、流動性變差時，在填充型腔的過程中，先進入型腔的金屬液前沿溫度進一步降低，與后續(xù)金屬液難以良好融合，就容易形成冷隔。壓鑄速度過慢，導(dǎo)致金屬液在型腔中的填充時間過長，同樣會出現(xiàn)類似問題。此外，模具溫度不均勻，局部溫度過低，也會影響金屬液的流動和融合，產(chǎn)生冷隔與流痕。
尺寸偏差與變形缺陷
壓鑄件出現(xiàn)尺寸偏差和變形，與模具、工藝參數(shù)及鑄件結(jié)構(gòu)等因素密切相關(guān)。模具在長期使用過程中，因磨損、變形導(dǎo)致尺寸精度下降，會直接反映在壓鑄件上，造成尺寸偏差。壓鑄工藝參數(shù)設(shè)置不當，如壓鑄壓力不穩(wěn)定、保壓時間波動，會使鑄件在成型過程中受力不均，從而產(chǎn)生尺寸變化。鑄件自身結(jié)構(gòu)設(shè)計不合理，如壁厚不均勻，在冷卻過程中收縮不一致，也容易引發(fā)變形。當鑄件存在大面積薄壁結(jié)構(gòu)時，由于薄壁部分冷卻速度快，而厚壁部分冷卻慢，這種不均勻的冷卻收縮會導(dǎo)致鑄件發(fā)生翹曲變形。
工藝改進策略
優(yōu)化模具設(shè)計與制造
合理的模具設(shè)計是減少壓鑄件缺陷的基礎(chǔ)。在模具排氣系統(tǒng)設(shè)計方面，應(yīng)根據(jù)鑄件的形狀、尺寸和填充方式，科學(xué)規(guī)劃排氣槽的位置、數(shù)量和尺寸。對于復(fù)雜形狀的鑄件，可采用組合式排氣結(jié)構(gòu)，在分型面、型芯等部位設(shè)置排氣槽，并配合使用透氣鋼材料，提高排氣效率，確保型腔中的氣體能夠及時排出。同時，定期對模具進行維護和保養(yǎng)，檢查排氣槽是否堵塞，及時清理殘留物，保證排氣系統(tǒng)暢通。
模具的冷卻系統(tǒng)設(shè)計也至關(guān)重要。通過合理布置冷卻水道，使模具各部位溫度均勻，有助于金屬液在型腔中均勻冷卻凝固，減少因溫度差異導(dǎo)致的變形和縮孔等缺陷。采用隨形冷卻技術(shù)，根據(jù)鑄件的形狀設(shè)計冷卻水道，能夠更精準地控制模具溫度，提高鑄件質(zhì)量。此外，在模具制造過程中，嚴格控制加工精度，選用優(yōu)質(zhì)模具材料，提高模具的耐磨性和抗變形能力，確保模具長期使用過程中的尺寸穩(wěn)定性。
精準控制壓鑄工藝參數(shù)
壓鑄工藝參數(shù)的精準控制對降低不良率起著關(guān)鍵作用。壓鑄速度的調(diào)整需根據(jù)鑄件的結(jié)構(gòu)和材料特性來確定。對于薄壁復(fù)雜鑄件，應(yīng)適當提高壓鑄速度，使金屬液快速填充型腔，避免因填充時間過長導(dǎo)致金屬液溫度下降而產(chǎn)生冷隔等缺陷；對于厚壁鑄件，則可適當降低壓鑄速度，減少金屬液的紊流和卷氣現(xiàn)象。同時，要保證壓鑄速度的穩(wěn)定性，避免速度波動對鑄件質(zhì)量造成影響。
壓鑄壓力的合理設(shè)置也不容忽視。壓鑄壓力要足以使金屬液充滿型腔，并在凝固過程中對鑄件進行補縮。但壓力過大，會增加模具的磨損，還可能導(dǎo)致鑄件產(chǎn)生飛邊；壓力過小，則無法保證鑄件的成型質(zhì)量。通過試驗和數(shù)據(jù)分析，確定不同鑄件的**壓鑄壓力，并在生產(chǎn)過程中實時監(jiān)測和調(diào)整。保壓時間的控制同樣關(guān)鍵，要根據(jù)鑄件的壁厚和合金材料的特性，確保保壓時間能夠滿足金屬液凝固收縮的補縮需求，防止縮孔的產(chǎn)生。
改善金屬液處理工藝
金屬液的質(zhì)量直接影響壓鑄件的品質(zhì)。在熔煉過程中，嚴格控制金屬液的化學(xué)成分和雜質(zhì)含量。采用先進的熔煉設(shè)備和精煉工藝，去除金屬液中的氣體、夾雜物等雜質(zhì)，提高金屬液的純凈度。例如，使用惰性氣體精煉法，向金屬液中通入氬氣等惰性氣體，使氣體與金屬液中的氣體雜質(zhì)和夾雜物發(fā)生反應(yīng)或吸附，隨氣泡上浮排出，從而凈化金屬液。
合理控制金屬液的澆注溫度也十分重要。澆注溫度過高，金屬液容易產(chǎn)生氧化、吸氣，增加氣孔等缺陷的風(fēng)險；澆注溫度過低，則會導(dǎo)致金屬液流動性變差，出現(xiàn)冷隔、澆不足等問題。根據(jù)不同的合金材料和鑄件要求，精確設(shè)定澆注溫度，并在生產(chǎn)過程中進行實時監(jiān)測和調(diào)整，確保金屬液在合適的溫度下進行壓鑄。
工藝改進的實際案例
某汽車零部件制造企業(yè)在生產(chǎn)鋁合金壓鑄件時，曾因氣孔和縮孔缺陷導(dǎo)致不良率高達 15%。通過對工藝進行改進，企業(yè)重新設(shè)計了模具的排氣系統(tǒng)，增加了排氣槽的數(shù)量和尺寸，并在關(guān)鍵部位采用透氣鋼材料；同時，對壓鑄工藝參數(shù)進行優(yōu)化，降低了壓鑄速度，提高了壓鑄壓力和保壓時間，并嚴格控制金屬液的澆注溫度。經(jīng)過一系列改進措施，該企業(yè)的壓鑄件不良率降低至 5% 以下，產(chǎn)品質(zhì)量得到顯著提升，生產(chǎn)效率和經(jīng)濟效益也大幅提高。
綜上所述，通過對模具設(shè)計與制造、壓鑄工藝參數(shù)以及金屬液處理工藝等方面進行針對性改進，能夠有效減少壓鑄件的缺陷，降低不良率。對于壓鑄企業(yè)而言，持續(xù)關(guān)注工藝改進，結(jié)合自身生產(chǎn)實際情況，不斷優(yōu)化工藝方案，是提高產(chǎn)品質(zhì)量、增強市場競爭力的重要途徑。
免責(zé)聲明：以上部分內(nèi)容來源網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)系刪除！
蘇公網(wǎng)安備32020602003462號
聯(lián)系我們
微信掃一掃
